Prevodovka motora YX150 / YX160 - Pitbike Stomp, Demon X, WPB

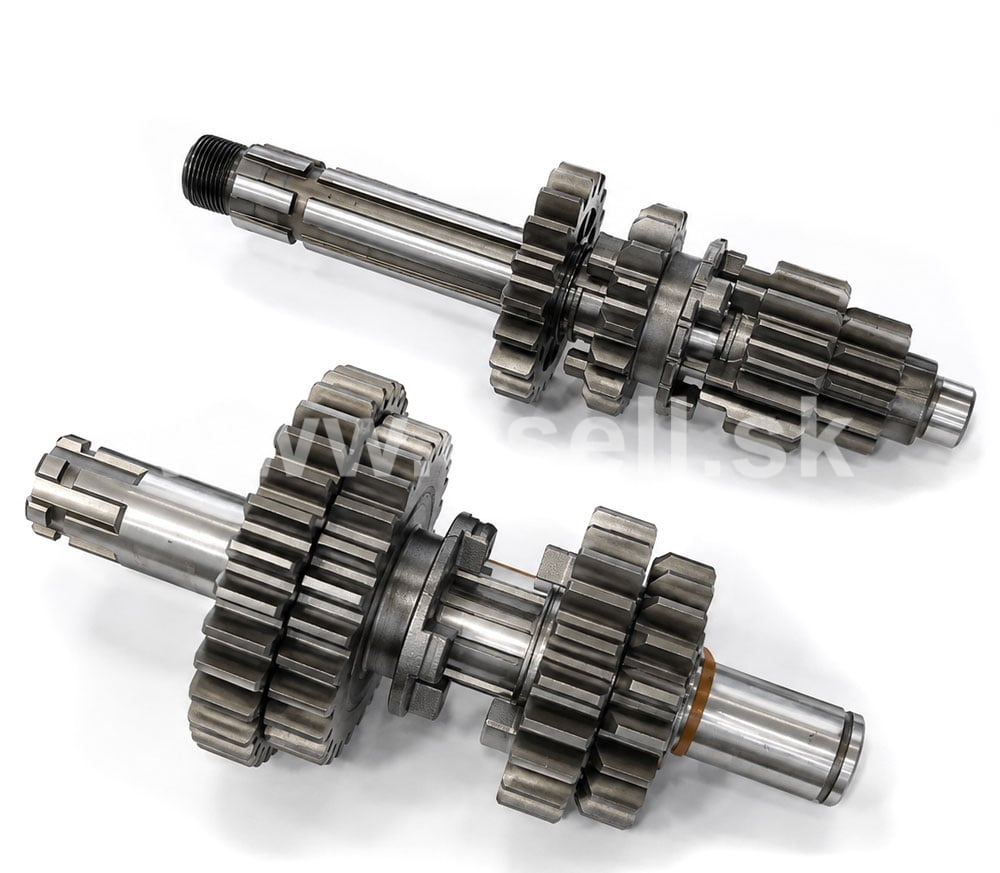

Kompletná 4-stupňová prevodovka pre motor YX160 Pitbike Stomp, Demon X, WPB

určená pre horizontálne štvortaktné motory YX používané v pitbike, dirtbike a supermoto. Prevodovka je vhodná ako náhrada pri poškodení ozubených kolies, hriadeľov, nadmernom opotrebení alebo pri kompletnej generálnej oprave motora. Jedná sa o štandardné prevodové pomery YX s dvojicou hriadeľa s dĺžkou 153,5 mm a 134 mm. Prevodovka je kompatibilná aj s vybranými motormi YX140, YX150 a YX170 rovnakého konštrukčného prevedenia.

Technické parametre

Typ dielu: kompletná prevodovka
Primárne použitie: YX160
Počet rýchlostí: 4
Typ prevodovky: manuálna, constant mesh – stály záber
Dlhší hlavný hriadeľ: 153,5 mm
Kratší protihriadeľ: cca 134 mm
Drážkovanie výstupného hriadeľa: Ø17 mm
Koniec protihriadeľa do kartera: Ø15 mm
Koniec hlavného hriadeľa do kartera: Ø12 mm

Počet zubov

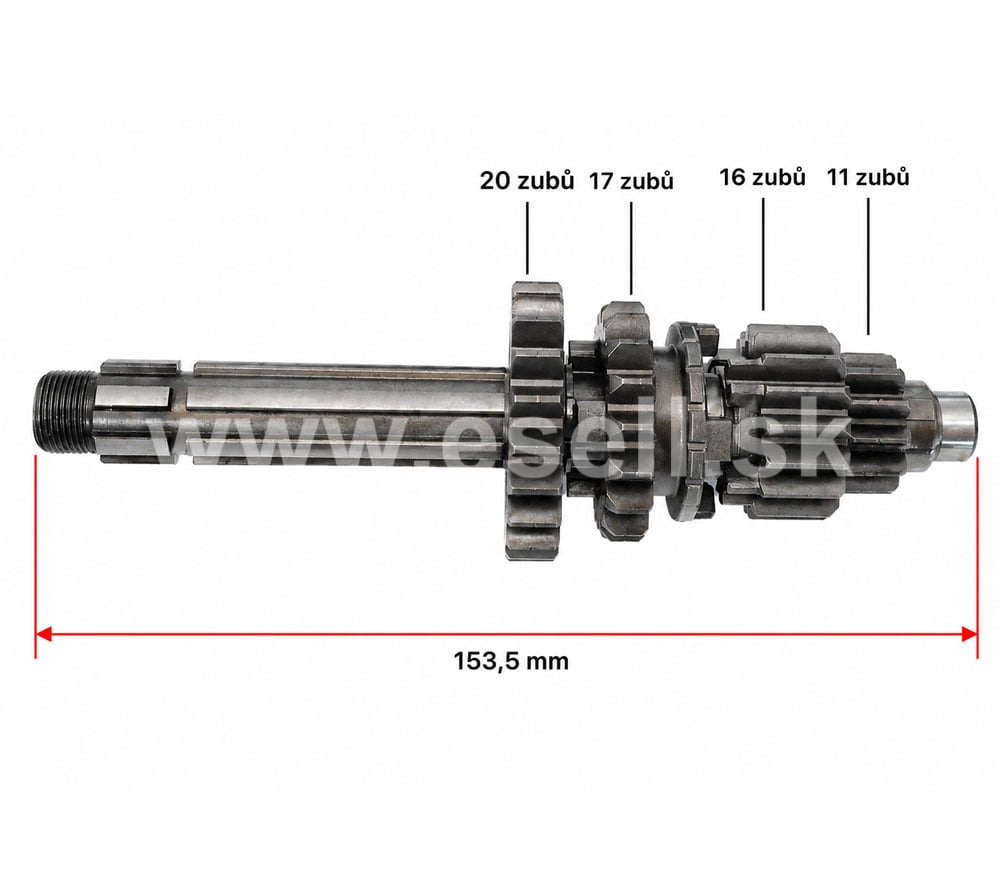

Hlavný hriadeľ:

rýchlosť – 11 zubov
rýchlosť – 16 zubov
rýchlosť – 17 zubov
rýchlosť – 20 zubov

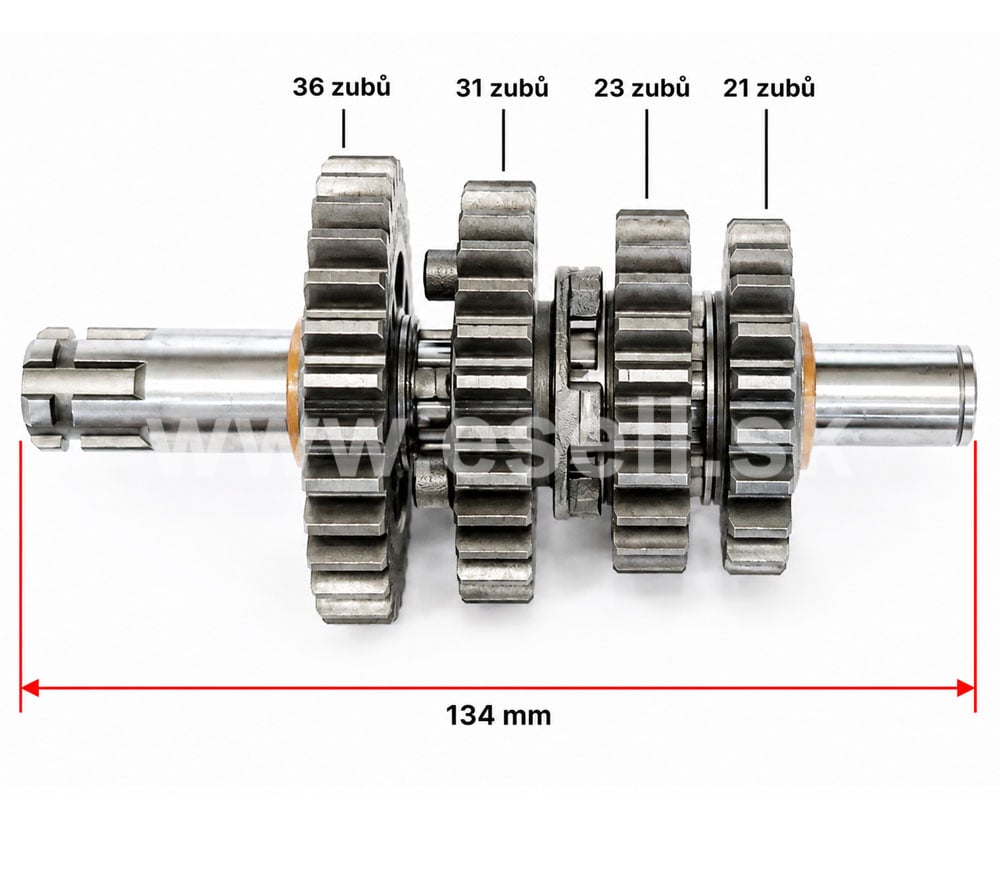

Protihriadeľ:

rýchlosť – 36 zubov
rýchlosť – 31 zubov
rýchlosť – 23 zubov
rýchlosť – 21 zubov
Prevodové pomery

1. rýchlosť: 36/11 = 3,27 : 1
2. rýchlosť: 31/16 = 1,94 : 1
3. rýchlosť: 23/17 = 1,35 : 1
4. rýchlosť: 21/20 = 1,05 : 1

Ide o štandardné prevody YX, nie o závodnú close-ratio prevodovku.

Kompatibilita

Prevodovka je určená pre zodpovedajúce 4-stupňové motory:

YX160 160cc
YX150 150cc
YX140 140cc
vybrané YX170 / Detroit 170 rovnakého konštrukčného prevedenia
ďalšie horizontálne motory YX používajúce zhodnú prevodovku

Táto prevodovka sa používa napríklad pri vybraných pitbike:

Stomp 140/150/160 so zodpovedajúcim motorom YX
Stomp Z3 140
Stomp KZR 160
Demon X / DemonX 140 a 160
Demon X XLR 140
Demon X DXR 140
WPB 140 / 160
WPB Race 140
ďalšie pitbike a supermoto osadené zodpovedajúcim motorom YX

Rozhodujúce je vždy konkrétne prevedenie prevodovky, nie iba objem motora.

Ako overiť správnu prevodovku?

Pred objednaním odporúčame pôvodnú prevodovku vybrať a porovnať najmä:

hlavný hriadeľ 153,5 mm
protihriadeľ cca 134 mm
drážkovanie výstupu Ø17 mm
konce hriadeľov Ø12 a Ø15 mm
počty zubov 11 / 16 / 17 / 20
počty zubov 36 / 31 / 23 / 21
celkové konštrukčné prevedenie podľa fotografií
